Mi az amire még érdemes figyelni, hogy hiánypótlás nélkül kiadható legyen az üveg gyártásba?

Az üveg gyártásra adásának alapelvei

  • Minden sarokpont legyen egyértelműen meghatározható egy viszonyítási pontból (pl. jobb alsó sarok).
  • A méreteket milliméter pontossággal add meg.
  • Csak azokat a méreteket tüntesd fel, amelyek a rajzon is szerepelnek – ne következtess további méreteket.
  • Egy pontra legfeljebb két méretvonal mutathat.

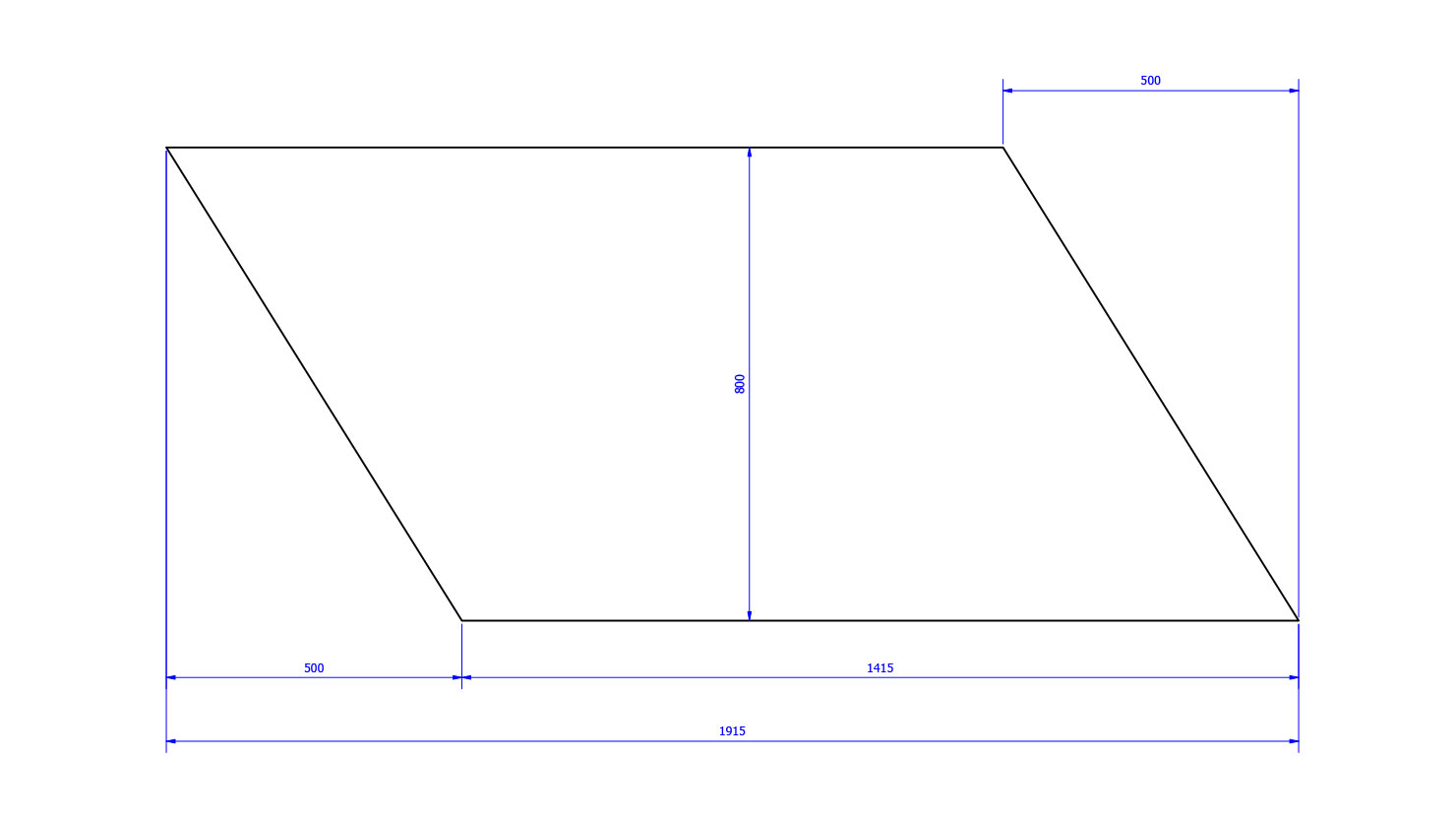

Rajz megjelenítése

  • Az üveg kontúrja legyen vastagabb, mint a méretvonalak.
  • Ha tudod, színezd külön az üveg kontúrját és a méretvonalakat.
  • Az üveg formája zárt kontúrként jelenjen meg – ne maradjon nyitott él vagy hiányzó sarokpont.

Tervlap és feliratozás

  • Minden üveg külön rajzlapon szerepeljen.

  • A bal felső sarokban szerepeljen: az üveg típusa (pl. 4.4 VSG KP FLOAT)

Gyártási tűréshatár

Az üvegek gyártása ±2 mm-es pontossággal történik. Ennél kisebb eltérést sajnos nem tudunk garantálni, mivel az üveg megmunkálása során a vágási és csiszolási folyamatok technológiai okokból ekkora tűrést tesznek lehetővé.
Kérjük, a méretezésnél és a beépítésnél ezt minden esetben vedd figyelembe.

Ellenőrzőlista gyártás előtt

  • ✅ Kontúr jól látható
  • ✅ Milliméter pontosság
  • ✅ Egy sarokból méretezett
  • ✅ Csak szükséges méretek
  • ✅ Üveg típusa feltüntetve
  • ✅ Egy lap = egy üveg
  • ✅ Furatok, kivágások méretezve

Ha a méreteket nem tudod ilyen formában megadni, ne aggódj! Igény esetén – tervezési díj ellenében – mi elkészítjük az üveg pontos szerkesztését az általad megadott adatok alapján. Ebben az esetben neked már csak az általunk készített tervet kell ellenőrizned és jóváhagynod.

Amennyiben a méreteket csak szögek formájában tudod megadni, kérjük, hogy azokat két tizedes pontossággal add meg, mert már fél fok eltérés is akár 15 mm különbséget eredményezhet a gyártás során..
