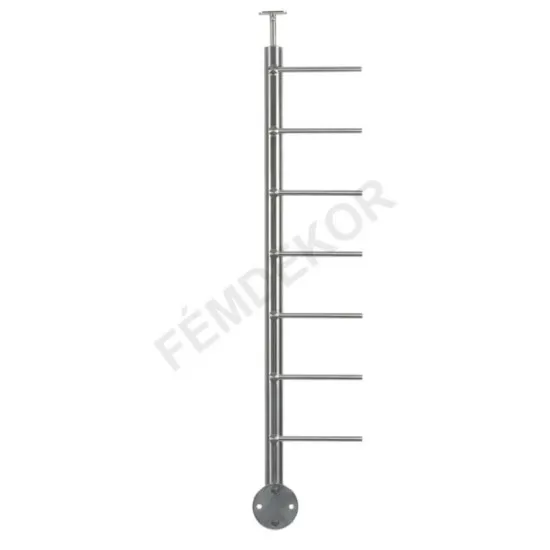

Oldalt szerelt cső oszlop (7 soros, belső, bal-zárt)

Gyártó: Fémdekor
Cikkszám: FD/CC-O-7S-BBZ-V01
Anyagminőség: Rozsdamentes acél (KO33, 1.4301, AISI 304, A2)
Felület: K320 (selyem matt)
Súly: 3.09 kg
Készletinfó: 2-5 munkanap
Dokumentumok: web_terv_FD_CC-O-7S-BBZ.pdf

23 015 Ft

Nettó ár: 18 122 Ft

Becsült ár euróban 49.9 EUR + VAT

Mennyiség

Kosárba

Infó

Kívánságlistára

Leírás
Terv

Az oszloptalp rögzítését a járószinttől 80mm-re ajánlott elhelyezni a kívánt 1.002mm-es kapaszkodó magasság eléréséhez. (Egyedi oszlop gyártására van lehetőség.)
Az oszloptalpat a betonfödém vastagságától függően M10-es feszítő dübellel (alap csavarral) vagy M10-es menetes csappal és vegyi dübellel (betonragasztóval) ajánlott rögzíteni.
Az oszloptalp a pálcatartókkal egy oldalra néz!
Maximális telepítési távolság 1.300mm. Ajánlott 1.100 - 1.300mm.
Az oszlophoz 42,4x2mm-es cső kapaszkodó ajánlott. Felszerelt állapotban az kapaszkodó felső pontja a járószinttől 1.002mm-re van.
A kapaszkodótartó rögzítése az oszlopba fémragasztással vagy hegesztéssel ajánlott.
A 42,4x2mm-es kapaszkodó rögzítése a kapaszkodó tartóhoz 2db M5-ös D fejű csavarral ajánlott. (A menet kiképzéséhez 4,2mm-es kobaltos fúró és M5-ös menetfúró szükséges)
A kapaszkodótartó a lépcső szögéhez állítható.
Az oszlopon lévő pálcatartók a kívánt szögre elforgatható egy M5-ös hernyócsavar fellazításával (2,5mm-es inbuszkulcs szükséges).
A pálcatartón a 12mm-es cső nem halad át.
A pálcatartón átfutó 12mm-es cső vagy tömör anyag egy M5-ös hernyócsavarral rögzíthető (2,5mm-es inbuszkulcs szükséges).
A kapaszkodó tartót az oszlopba utólagosan kell rögzítened, ehhez az ajánlott termékek között vásárolhatsz ragasztót.

web_terv_FD_CC-O-7S-BBZ.pdf Letöltés

web_terv_FD_CC-O-7S-BBZ.pdf
